در معاملات بازار آهن و مقاطع مفتولی، وزن فاکتور اصلی تعیین کننده قیمت نهایی، هزینه‌های حمل و نقل و کنترل کیفیت بار دریافتی است. بسیاری از خریداران و پیمانکاران در زمان برآورد اولیه یا تحویل سفارش در کارگاه با تناقض میان وزن اعلامی و وزن باسکول مواجه می‌شوند. این مغایرت‌ها معمولا به دلیل عدم تسلط بر روابط هندسی، نادیده گرفتن ضریب بافت و اورلب‌ها یا تخمین‌های سرانگشتی غیر دقیق به وجود می‌آید. تسلط بر روش‌های دقیق محاسبه وزن توری فلزی به مهندسان ناظر، مدیران خرید و فعالان صنعتی اجازه می‌دهد تا پیش از ثبت سفارش، آنالیز متریال را به صورت شفاف استخراج کنند و از تحمیل هزینه‌های پنهان یا کاهش غیراستاندارد مقاومت سازه جلوگیری نمایند.
در این مقاله به بررسی تئوری محاسبات جرم مفتول، ارائه فرمول‌های دقیق برای انواع توری‌های حصاری، مش جوشی، توری گابیون، مرغی و لوزی پرداخته و خطاهای رایج در تخمین وزن این مقاطع مشبک را بررسی می‌کنیم.
مفاهیم پایه و متغیرهای اصلی در تعیین وزن مقاطع مفتولی
برای درک صحیح فرمول‌ها، ابتدا باید بدانیم که هر توری فلزی از چه پارامترهایی تشکیل شده است. چهار عامل اصلی که وزن نهایی هر متر مربع از شبکه را تعیین می‌کنند عبارتند از:
قطر یا ضخامت مفتول: این عدد معمولا بر حسب میلی متر اندازه‌گیری می‌شود و به دلیل رابطه توان دوم در محاسبه سطح مقطع دایره، تغییرات کسری از میلی متر تاثیر چشمگیری بر جرم کل می‌گذارد.
ابعاد چشمه: فاصله بین تارها و پودهای شبکه است که با افزایش ابعاد چشمه، تراکم مفتول مصرفی در واحد سطح کاهش یافته و وزن سبک‌تر می‌شود.
چگالی فلز پایه: برای فولاد ساختمانی و آهن معمولی چگالی استاندارد معادل هفت ممیز هشتاد و پنج گرم بر سانتی متر مکعب در نظر گرفته می‌شود. این عدد برای استنلس استیل حدود هشت و برای آلومینیوم دو ممیز هفت است.
ضریب بافت یا طول اضافی مفتول: در توری‌های بافته شده مانند فنس یا گابیون، مفتول در یک مسیر خطی مستقیم حرکت نمی‌کند بلکه دارای پیچش، موج و زیگزاگ است. این خمیدگی‌ها طول واقعی مفتول مصرفی را نسبت به ابعاد ظاهری رول افزایش می‌دهد.
در نظر گرفتن صحیح این متغیرها اساس هر فرمول برای محاسبه وزن توری فلزی در بازار به حساب می‌آید.
نحوه محاسبه وزن یک متر طول مفتول فولادی
هسته مرکزی تمام توری‌ها، سیم مفتول است. برای محاسبه وزن هر متر طول سیم استوانه‌ای از رابطه حجم ضرب در چگالی استفاده می‌شود:
وزن یک متر مفتول (به گرم) برابر است با: مجذور قطر مفتول ضرب در عدد صفر ممیز ششصد و هفده.
به عنوان مثال، اگر قطر مفتول ۳ میلی متر باشد، وزن هر متر آن معادل ۳ ضرب در ۳ ضرب در ۰.۶۱۷ یعنی تقریبا ۵.۵۵ گرم در هر متر طول خواهد بود. با داشتن این مقدار پایه، می‌توان مجموع طول مفتول‌های مصرف شده در هر متر مربع از توری را تخمین زد.
فرمول‌های تخصصی برای انواع توری‌های صنعتی
هر نوع توری بر اساس روش تولید (بافتی، جوشی، برشی) فرمول محاسباتی خاص خود را دارد:

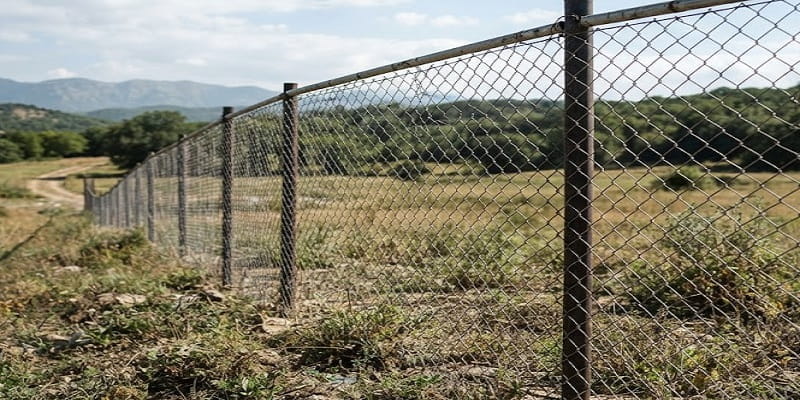

۱. محاسبه وزن توری حصاری یا فنس
در توری‌های حصاری یا زنجیری، مفتول‌ها به صورت لوزی درون یکدیگر بافته می‌شوند. این بافت موج دار باعث افزایش طول واقعی سیم می‌شود.
فرمول تجربی برای هر متر مربع توری حصاری:
وزن هر متر مربع (کیلوگرم) مساوی است با: مجذور قطر مفتول (میلی متر) ضرب در عدد ثابت هشت ممیز سیصد و چهارده، تقسیم بر اندازه ضلع چشمه (میلی متر).
به عنوان نمونه، برای توری حصاری با مفتول ۳ میلی متر و چشمه ۵۰ میلی متر (۵ سانتی متر):
۳ ضرب در ۳ می‌شود ۹. عدد ۹ ضرب در ۸.۳۱۴ برابر با ۷۴.۸۲۶ است. تقسیم این عدد بر ۵۰، وزن هر متر مربع را حدود ۱.۴۹ کیلوگرم مشخص می‌کند. اگر رولی با عرض ۲ متر و طول ۲۰ متر داشته باشید (مساحت ۴۰ متر مربع)، وزن کل رول حدود ۵۹.۶ کیلوگرم خواهد بود. تسلط بر محاسبه وزن توری فلزی به این شیوه، خطای برآورد در متراژهای هکتاری را به صفر می‌رساند.
۲. محاسبه وزن توری مش یا شبکه‌های جوشی
در توری مش، میلگردها یا مفتول‌ها در دو جهت طولی (تار) و عرضی (پود) روی هم قرار گرفته و به هم جوش می‌خورند. چون هیچ بافت موج داری وجود ندارد، محاسبه بسیار خطی و مستقیم است.
فرمول برای هر متر مربع توری مش مربعی:
وزن هر متر مربع (کیلوگرم) مساوی است با: مجذور قطر میلگرد (میلی متر) ضرب در عدد یک ممیز دویست و سی و چهار، تقسیم بر فاصله بین دو میلگرد یا همان ابعاد چشمه (سانتی متر).
مثال کاربردی: توری مش با میلگرد نمره ۸ آجدار و چشمه‌های ۱۵ سانتی متری:
۸ به توان دو می‌شود ۶۴. عدد ۶۴ ضرب در ۱.۲۳۴ معادل ۷۸.۹۷۶ است. با تقسیم این عدد بر ۱۵، وزن تقریبی هر متر مربع ۵.۲۶ کیلوگرم به دست می‌آید. در پروژه‌های بتنی و کف سازی‌های گسترده، تسلط بر محاسبه وزن توری فلزی از بروز کسری مصالح در حین بتن ریزی جلوگیری می‌کند.
۳. محاسبه وزن توری گابیون
توری گابیون از بافت شش ضلعی پیوسته با پیچ‌های دوبل یا سه‌گانه ساخته می‌شود. این پیچش‌های اضافی ضریب طول مفتول را به شدت بالا می‌برد.
فرمول تقریب وزن هر متر مربع توری گابیون:
وزن هر متر مربع مساوی است با: مجذور قطر مفتول ضرب در عدد پنج ممیز بیست و پنج، تقسیم بر عرض چشمه شش ضلعی (بر حسب سانتی متر).
به دلیل متغیر بودن گام پیچش در کارخانجات مختلف، توصیه می‌شود نمونه کوچکی از توری (مثلا نیم متر مربع) توزین گردد تا ضریب خطای دستگاه‌های بافت در محاسبه نهایی لحاظ شود.
۴. محاسبه وزن توری مرغی و فرنگی
این توری‌ها به دلیل نازک بودن مفتول (معمولا بین ۰.۶۵ تا ۱.۲ میلی متر) به ندرت بر اساس فرمول در پای بار محاسبه می‌شوند. در بازار سنتی، توری مرغی بر اساس وزن رول کامل استاندارد معامله می‌شود. برای مثال یک رول توری مرغی عرض ۱۲۰ سانتی متر و طول ۴۵ متر با چشمه سه چهارم اینچ، بسته به گرم یا سرد بودن گالوانیزه وزنی بین ۶ تا ۹ کیلوگرم دارد. با این حال، اجرای محاسبه وزن توری فلزی به صورت فرمولی برای سفارش‌های با تناژ صادراتی الزامی است.
۵. محاسبه وزن توری لوزی یا اکسپندد متال
توری لوزی از ورق یکپارچه تولید می‌شود و هیچ مفتولی در آن به کار نمی‌رود. در این محصول، ورق تحت برش و کشش قرار می‌گیرد. وزن یک متر مربع توری لوزی دقیقا برابر با وزن ورق خامی است که برای تولید آن متر مربع مصرف شده است. اگر یک ورق آهن با ضخامت ۲ میلی متر تحت کشش قرار گیرد و مساحت آن دو برابر شود، وزن هر متر مربع توری نهایی نصف وزن هر متر مربع ورق اولیه خواهد بود.
جدول مقایسه پارامترهای وزنی توری‌های پرکاربرد
| نام محصول | ضخامت استاندارد | چشمه رایج | وزن میانگین هر متر مربع | کاربری اصلی |
| توری حصاری باغی | ۲.۵ میلی متر | ۶ در ۶ سانتی متر | حدود ۱.۱ کیلوگرم | محوطه سازی و فنس کشی |
| توری حصاری صنعتی | ۳.۵ میلی متر | ۵ در ۵ سانتی متر | حدود ۲.۰۵ کیلوگرم | حفاظت سایت‌های صنعتی |
| توری مش سبک | میلگرد ۶ ساده | ۱۵ در ۱۵ سانتی متر | حدود ۲.۹۶ کیلوگرم | سقف کامپوزیت و گرمایش کف |
| توری مش سنگین | میلگرد ۱۰ آجدار | ۱۰ در ۱۰ سانتی متر | حدود ۱۲.۳۴ کیلوگرم | فونداسیون و دیوارهای حائل |
| توری گابیون | ۲.۷ میلی متر | ۸ در ۱۰ سانتی متر | حدود ۱.۳ کیلوگرم | مهار بستر رودخانه و سدسازی |
استفاده از جدول مرجع در کنار فرمول‌های تخصصی، روند محاسبه وزن توری فلزی را برای استعلام‌های سریع تلفنی در بازار به شدت آسان می‌کند.
خطاهای رایج در تخمین وزن و روش‌های کنترل بار
در هنگام تحویل بار در کارگاه، ممکن است مغایرت‌هایی با محاسبات تئوری مشاهده شود. ریشه این تفاوت‌ها معمولا در موارد زیر است:
تلورانس ضخامت مفتول: کارخانجات کشش مفتول، سیم‌ها را با تلورانس منفی یا مثبت تولید می‌کنند. برای مثال مفتولی که به عنوان نمره ۳ فروخته می‌شود ممکن است ۲.۸۵ یا ۳.۰۵ میلی متر باشد. با توجه به رابطه مجذور در فرمول‌ها، این اختلاف کوچک، تغییر قابل توجهی در وزن کل بار ۵ تنی ایجاد می‌کند. داشتن کولیس دیجیتال دقیق در زمان تخلیه بار ضروری است.
ضخامت پوشش گالوانیزه: در مفتول‌های گالوانیزه گرم، لایه فلز روی (Zinc) بین ۶۰ تا ۲۴۰ گرم در هر متر مربع به وزن سیم اضافه می‌کند. عدم لحاظ کردن وزن لایه محافظ می‌تواند باعث گمراهی در محاسبه وزن توری فلزی با کاربری‌های ضد رطوبت شود.
نادیده گرفتن لبه‌های تابیده شده و سرقلاب‌ها: در توری‌های حصاری، بالا و پایین توری برای جلوگیری از باز شدن بافت تابیده یا به اصطلاح سرقلاب می‌شود. این اضافات به ازای هر رول مقداری وزن پنهان ایجاد می‌کنند که در محاسبات ریاضی ساده مساحت دیده نمی‌شود.
اهمیت تناسب وزن با مقاومت سازه‌ای
کاهش غیرقانونی وزن توری در فرآیند تولید که اصطلاحا با نام توری سبک فروخته می‌شود، مستقیما مقاومت برشی و تسلیم شبکه را پایین می‌آورد. در پروژه‌های راهسازی و سازه‌های تقویت شده بتنی، اگر وزن مش به کار رفته از مقدار استاندارد نقشه‌های اجرایی کمتر باشد، احتمال ترک خوردگی در برابر بارهای دینامیکی و تنش‌های حرارتی به شدت افزایش می‌یابد. به همین دلیل مهندسان ناظر موظفند با استفاده از روش‌های استاندارد محاسبه وزن توری فلزی و مقایسه آن با برگه باسکول، اصالت فنی مقاطع مصرفی را تایید کنند.
جمع بندی
محاسبه صحیح وزن توری‌های مشبک یک ابزار کنترلی ضروری برای جلوگیری از ضررهای مالی و تضمین ایمنی پروژه‌ها است. با تسلط بر متغیرهایی نظیر ضخامت سیم، هندسه چشمه‌ها و ضرایب افزایش طول مفتول ناشی از بافت، می‌توان با دقت بالایی وزن واقعی هر متر مربع و وزن کل محموله را استخراج کرد. فرمول‌های ارائه شده برای توری‌های حصاری، مش و گابیون به شما کمک می‌کنند تا در معاملات عمده بازار آهن همواره برآورد دقیق و مهندسی داشته باشید.
دستیابی به اطلاعات تحلیلی و راهکارهای فنی در صنایع پایه، بازدهی اجرایی شما را ارتقا می‌دهد. برای استفاده از تجربیات تخصصی بیشتر و راهنمایی‌های تحلیلی در این زمینه، می‌توانید به منابع سایت سئوکار مراجعه فرمایید.
سوالات متداول
چرا وزن باسکول توری حصاری خریداری شده گاهی بیشتر از محاسبه فرمولی است؟
این تفاوت معمولا به خاطر وزن سیم‌های گره زن، قلاب‌های ابتدا و انتهای رول، وزن بسته‌بندی و همچنین ضخامت لایه روی در گالوانیزه گرم ایجاد می‌شود که در فرمول‌های پایه متراژ خالص محاسبه نمی‌شوند.
آیا ابعاد چشمه در فرمول محاسبه مش باید به سانتی متر وارد شود یا میلی متر؟
در فرمول مش جوشی ارائه شده در این مقاله، مجذور قطر میلگرد به میلی متر محاسبه شده و بر اندازه چشمه به سانتی متر تقسیم می‌شود. همواره به تطابق واحدهای اندازه‌گیری در روابط ریاضی دقت کنید.
چگونه با داشتن وزن کل یک رول فنس می‌توان طول آن را به دست آورد؟
کافی است وزن کل رول را بر وزن یک متر مربع آن (که از فرمول مربوطه به دست آمده) تقسیم کنید تا مساحت کل مشخص شود. سپس مساحت را بر عرض رول تقسیم کنید تا طول فنس حاصل شود.
چرا در محاسبه وزن توری اکسپندد متال از رابطه مفتول استفاده نمی‌شود؟
توری اکسپندد یا لوزی از ورق مسطح تحت کشش تولید می‌شود و مفتول ندارد. وزن این محصول تابعی از ضخامت ورق خام، عرض پایه و گام برش دستگاه است و بر اساس جرم ورق محاسبه می‌گردد.
آیا نوع مفتول سیاه یا گالوانیزه در فرمول وزن تاثیر دارد؟
چگالی آهن و فولاد پایه یکسان است، اما در مفتول گالوانیزه گرم ضخامت لایه پوششی روی اضافه می‌شود که وزن را اندکی افزایش می‌دهد و در محاسبات تناژ بالا باید به صورت درصدی لحاظ گردد.
