صنعت ساخت و ساز در طول دهه‌های اخیر با تحولات بنیادین در متریال‌ها، روش‌های تسلیح و تکنیک‌های اجرای سازه همراه بوده است. یکی از فرآورده‌های فولادی که توانسته جایگاه غیرقابل انکاری در مراحل مختلف اجرای یک سازه پیدا کند، انواع توری‌های مفتولی و ورق‌های کششی مشبک است. سرعت اجرای بالا، توزیع متوازن تنش‌ها، کاهش پرت مصالح و ارتقای چشمگیر دوام بتن، مهندسان محاسب و مجریان سازه را به سمت استفاده گسترده از این مقاطع سوق داده است. شناخت جامع و عمیق پیرامون ابعاد مختلف کاربرد توری فلزی در ساختمان‌سازی به کارفرمایان و دفاتر فنی این امکان را می‌دهد تا کیفیت نهایی پروژه را بدون تحمیل هزینه‌های پنهان ارتقا دهند.
نقش استراتژیک شبکه‌های فلزی در سازه‌های نوین
در نگاه اول شاید توری به عنوان یک المان ثانویه یا حفاظتی تصور شود، اما در ادبیات مهندسی عمران، شبکه‌های مشبک فولادی عضوی باربر، کنترل‌کننده تغییر شکل‌ها و مهارکننده تنش‌های سطحی به شمار می‌روند. بتن ماده‌ای با مقاومت فشاری فوق‌العاده بالا اما ظرفیت کششی بسیار ناچیز است. در مقاطعی که ضخامت بتن کم است و امکان آرماتوربندی سنتی با بستن تک تک میلگردها وجود ندارد، توری‌ها این خلاء را پر می‌کنند. شبکه صلب و یکنواخت حاصل از جوش‌های مقاومتی یا بافت‌های مکانیکی، تنش‌های کششی و حرارتی را در سراسر دال یا پوشش پخش می‌کند و مانع از گسترش ترک‌های بحرانی می‌شود. به همین علت، کاربرد توری فلزی در ساختمان‌سازی از پی‌ریزی تا سقف نهایی به یک استاندارد پذیرفته شده تبدیل گردیده است.
تفکیک انواع توری‌های مصرفی در ابنیه و عمران
برای آنکه مهندسان ناظر و کارشناسان اجرایی متریال مناسب هر مرحله را بشناسند، دسته‌بندی توری‌ها بر مبنای ساختار فیزیکی و متالوژیکی به شرح زیر ضروری است:
۱. توری مش مهندسی یا جوشی پیش‌ساخته
این محصول از تقاطع میلگردهای ساده یا آجدار به شکل عمود بر هم تولید می‌شود که نقاط اتصال آن با تکنیک جوش مقاومتی الکتریکی (بدون نیاز به الکترود و ایجاد سرباره) پیوند می‌خورد. مش پیش‌ساخته استانداردترین محصول برای مسلح‌سازی سطوح بتنی گسترده مانند کفسازی کارگاه‌ها، عرشه‌های فولادی، سقف تیرچه‌بلوک و فونداسیون‌های گسترده است.
۲. توری رابیتس (ورق منبسط و مشبک)
رابیتس از کشش و پرس ورق‌های گالوانیزه تولید می‌شود و دارای ستون‌ها و چشمه‌های ریز الماسی شکل است. وظیفه اصلی آن ایجاد سطحی متخلخل برای گیرش ملات گچ، سیمان، ساخت احجام دکوراتیو سقف کاذب، پوشش تیرآهن‌ها جهت حفاظت در برابر حریق و آماده‌سازی دیوارهای برشی است.
۳. توری مرغی و فرنگی
این توری‌ها دارای بافت پیچشی شش‌ضلعی هستند. اگرچه در نگاه عامه کاربرد حصارکشی دارند، اما در ساختمان‌سازی مدرن نقشی حیاتی در ایزولاسیون بر عهده دارند. نگهداری عایق‌های حرارتی مانند پشم شیشه و پشم سنگ در سقف سوله‌ها و مهار زیرلایه‌های ملات سیمان‌کاری نما بر دوش این شبکه‌ها است.
۴. توری گابیون عمرانی
در عملیات پایدارسازی ترانشه‌ها، گودبرداری‌های وسیع شهری، احداث دیوارهای حائل وزنی و جلوگیری از شسته شدن فونداسیون پل‌ها، قفس‌های سنگی ساخته شده از توری گابیون با پوشش ضخیم گالوانیزه به عنوان سازه‌ای انعطاف‌پذیر و زهکش عمل می‌کنند.
۵. توری حصاری و ورق‌های اکسپندد ایمنی
این دسته‌بندی بیشتر در لایه ایمنی کارگاه (HSE)، مسدودسازی پرتگاه‌های سازه در حین ساخت، ساخت قفسه‌های نگهداری ابزارآلات و ساخت جان‌پناه‌های موقت یا حفاظ پنجره‌ها به کار گرفته می‌شود.
تحلیل بخش‌های اجرایی و جزئیات استفاده در سازه
بررسی ریز به ریز مراحل کارگاهی نشان می‌دهد که ابعاد و تنوع کاربرد توری فلزی در ساختمان‌سازی بسیار فراتر از یک نوع خاص از متریال است:
فونداسیون، کفسازی صنعتی و روسازی بتنی
یکی از بحرانی‌ترین بخش‌های یک ساختمان تجاری، انبار یا پارکینگ طبقاتی، مقاومت کفسازی در برابر تردد ماشین‌آلات سنگین و ایجاد ترک‌های انقباضی است. استفاده از مش با میلگردهای ۶، ۸ یا ۱۰ میلیمتر مانع از فرونشست‌های موضعی می‌شود و از گسست بتن تحت اثر سیکل‌های انقباض و انبساط جلوگیری می‌کند. این کار علاوه بر بهبود باربری، زمان بتن‌ریزی را به یک‌سوم کاهش می‌دهد.
سقف‌های کامپوزیت و متال دک
در سیستم سقف عرشه فولادی، توری‌های مشبک نقشی دوگانه دارند. آنها میلگردهای حرارتی مورد نیاز در بالای کنگره‌های ورق گالوانیزه را تامین می‌کنند و توزیع بار یکپارچه‌ای در ضخامت نازک دال روی سقف رقم می‌زنند. بررسی‌های آزمایشگاهی ثابت کرده‌اند که در این سیستم سقف، کاربرد توری فلزی در ساختمان‌سازی موجب کاهش چشمگیر ارتعاش دال هنگام راه رفتن یا استقرار تجهیزات سنگین می‌شود.
تثبیت ملات و پلاستر سیمانی در نما
در اجرای نماهای سیمانی، شسته یا سرامیک‌های خشک و تر، بزرگ‌ترین دغدغه مهندسان، ریزش یا طبله کردن ملات بر اثر تغییرات دمایی شب و روز است. قرار دادن توری رابیتس یا توری مرغی گالوانیزه در زیرسازی نما پیوستگی فیزیکی قدرتمندی میان بتن سفت زیر کار و سیمان‌کاری رویه ایجاد می‌کند و مانع سقوط مصالح نما در بلندمدت می‌گردد.
اجرای دیوارهای سبک، پیش‌ساخته و ساندویچ‌پنل سه‌بعدی
پنل‌های سه بعدی یا تری‌دی پانل متشکل از یک لایه پلی‌استایرن نسوز و دو لایه توری مشبک هستند که توسط مفتول‌های قطری به هم دوخته شده‌اند. پس از نصب این دیوارهای باربر یا غیرباربر، عملیات شات‌کریت سیمان روی توری انجام می‌پذیرد. این ترکیب باعث ایجاد سازه‌ای بسیار سبک، عایق در برابر صوت و حرارت و مقاوم در برابر لرزش‌های زمین‌لرزه می‌شود.
جدول مشخصات فنی و استانداردهای توری‌ها در مهندسی ساختمان
| تیپ محصول | حداقل قطر مفتول یا ضخامت | سایز چشمه استاندارد | مقاومت کششی مصالح | اصلی‌ترین بخش مصرفی در پروژه |
| توری مش ساختمانی | ۶ تا ۱۲ میلیمتر | ۱۰ در ۱۰ تا ۲۰ در ۲۰ سانتیمتر | ۴۰۰ تا ۵۰۰ نیوتن بر میلیمتر مربع | بتن دال، فونداسیون، کفسازی صنعتی |
| توری رابیتس | ۰.۳۵ تا ۰.۵۵ میلیمتر | چشمه ریز الماسی (۱۳ ستون) | استاندارد کشش ورق گرم | اندودکاری، سقف کاذب، دور ستون‌ها |
| توری مرغی ساختمانی | ۰.۷ تا ۱ میلیمتر | ۳/۴ اینچ (حدود ۲ سانتیمتر) | متوسط | زیرسازی پشم شیشه، اندود سیمان |
| توری گابیون مهارساز | ۲.۵ تا ۳.۵ میلیمتر | ۸ در ۱۰ سانتیمتر | ۴۵۰ تا ۵۵۰ نیوتن بر میلیمتر مربع | مهار خاک، پایدارسازی گود، ترانشه |
| توری پرسی صلب | ۳ تا ۵ میلیمتر | ۲ در ۲ تا ۵ در ۵ سانتیمتر | بالا | سرند نخاله، حفاظ ماشین‌آلات، نرده |
ارقام بالا نشان می‌دهند که تنوع مشخصات فیزیکی، نیازمند مطابقت دقیق با نقشه‌های سازه است و مهندسان ناظر نمی‌توانند یک نوع مفتول را بدون محاسبه بار به جای نوع دیگر قرار دهند.
مزایای فنی و صرفه اقتصادی در پروژه‌های مقیاس بزرگ
جایگزینی شیوه‌های سنتی با سیستم‌های توری صنعتی دارای چند بعد مثبت حیاتی است:
کاهش خطای انسانی در چیدمان میلگردها: در آرماتوربندی سنتی کارگران میلگردها را با سیم آرماتوربندی به صورت دستی گره می‌زنند که احتمال لغزش، جابجایی در حین بتن‌ریزی و رعایت نشدن فواصل یکنواخت چشمه‌ها بسیار زیاد است. در توری مش جوشی، تمامی فواصل توسط بازوهای مکانیزه فیکس شده و تغییرناپذیرند.
کاهش ضایعات فولاد: خرید میلگردهای شاخه‌ای ۱۲ متری همواره با پرت و دورریز همراه است. در حالی که توری‌های ساختمانی به ابعاد مورد نیاز پروژه سفارش‌گذاری می‌شوند و پرت مصرف را به کمتر از دو درصد می‌رسانند.
تسریع دوره ساخت و کاهش هزینه‌های بالاسری: در انبوه‌سازی و پروژه‌های عمرانی ملی، زمان بزرگ‌ترین سرمایه است. سرعت استقرار پنل‌های توری تا چهار برابر بالاتر از بستن دستی مقاطع منفرد است که این موضوع زمان خواب سرمایه و دستمزد تیم اجرایی را کاهش می‌دهد. بدین ترتیب گسترش دامنه کاربرد توری فلزی در ساختمان‌سازی یکی از تصمیمات اقتصادی مطمئن در کاهش بهای تمام‌شده مترمربع بنا تلقی می‌شود.
خطاهای اجرایی پرتکرار در کاربری توری‌های ساختمانی
حتی با تهیه باکیفیت‌ترین متریال، قصور در اجرای استانداردهای کارگاهی می‌تواند آسیب‌های سازه‌ای بر جای بگذارد:
نادیده گرفتن کاور یا پوشش استاندارد بتن: یکی از شایع‌ترین اشتباهات، رها کردن توری مش روی کف نایلونی یا بستر خاکی بدون استفاده از اسپیسرهای بتنی یا پلاستیکی استاندارد است. این خطا باعث می‌شود توری به پایین‌ترین سطح نفوذ کند و در اثر تماس با رطوبت خاک، دچار زنگ‌زدگی و اکسیداسیون زودرس شده و کفسازی ترک بردارد.
بی‌توجهی به طول همپوشانی مجاز: در محل اتصال دو شیت مش جوشی، باید طبق استانداردهای مبحث نهم مقررات ملی ساختمان حداقل یک یا دو چشمه اورلب وجود داشته باشد تا اتصال پیوسته بار تضمین شود. قطع شبکه بدون اورلب کافی، خط برش و شکاف در بتن ایجاد می‌کند.
استفاده از مفتول سیاه غیرگالوانیزه در شرایط مرطوب: نصب توری‌های بدون پوشش برای زیرسازی نماهای سنگی یا سیمانی بیرونی در مناطق شرجی، باعث نفوذ شیرآبه‌های زنگ‌زده به لایه بیرونی نما و ایجاد لکه‌های ناخوشایند زرد رنگ و لق شدن سنگ‌ها می‌شود. از این رو در فضاهای در معرض رطوبت، تنها باید از شبکه‌های گالوانیزه گرم با کوتینگ بالا استفاده شود تا اهمیت کاربرد توری فلزی در ساختمان‌سازی حفظ گردد.
ارزیابی مقاومت در برابر زلزله و تغییر شکل‌های الاستیک
کشور ما بر روی کمربند زلزله‌خیز واقع شده و مباحث مقاوم‌سازی سازه‌ها همواره در صدر دستورالعمل‌ها قرار دارد. هنگام وقوع تکانه‌های شدید لرزه‌ای، اتصالات صلب بتنی دچار تنش‌های برشی مضاعف می‌شوند. توری‌های فولادی با فرم ساختاری مشبک خود نقش پخش‌کننده انرژی لرزه‌ای را ایفا می‌کنند. هنگامی که یک دال بتنی بارگذاری لرزه‌ای را تحمل می‌کند، سیم‌های کشیده شده و جوش‌ها، تنش‌های کششی ناشی از ارتعاش را پیش از گسترش شکاف‌های انفجاری در بتن، مهار می‌کنند.

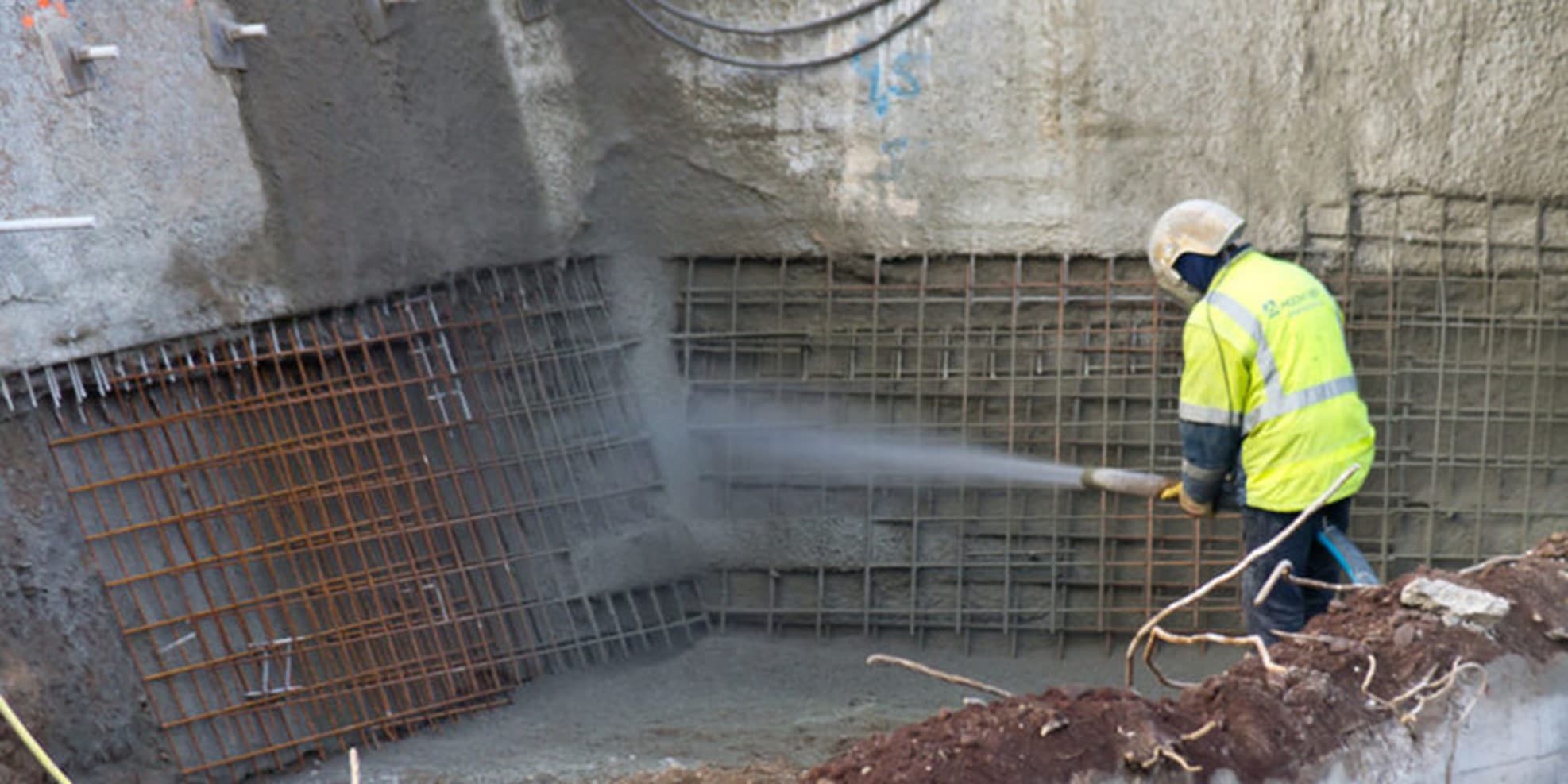

در پروژه‌های بازسازی و پایدارسازی بافت‌های فرسوده نیز تکنیک ژاکت بتنی بسیار پرطرفدار است. در این شیوه، دور ستون‌ها یا دیوارهای ضعیف، شبکه‌های توری مشبک فولادی فیکس شده و با شات‌کریت بتن پوشانده می‌شود. این مدل استفاده به روشنی ثابت می‌کند که کاربرد توری فلزی در ساختمان‌سازی تنها منحصر به بناهای تازه احداث نبوده و در بازسازی، ارتقای کلاس مقاومتی و مقاوم‌سازی ابنیه قدیمی نیز نقشی حیاتی بازی می‌کند.
گام‌های کنترل کیفیت برای مهندسان ناظر پیش از بتن‌ریزی
پیش از تایید بتن‌ریزی در بخش‌هایی که توری فولادی به کار رفته، چک‌لیست زیر باید توسط مهندس ناظر یا تکنسین آزمایشگاه مستند گردد:
۱. کنترل دقیق فواصل چشمه‌ها و سنجش ضخامت مفتول با کولیس ورنیه برای جلوگیری از کم‌فروشی متریال.
۲. آزمون استحکام جوش‌های نقطه‌ای در مش؛ جوش نباید دچار سوختگی موضعی مفتول شده باشد و نباید با نیروی دست به سادگی از هم بگسلد.
۳. بررسی تراز قرارگیری توری؛ توری نباید موج‌دار باشد و باید کاملا صاف روی اسپیسرها با تراکم مناسب (معمولا چهار عدد اسپیسر در هر متر مربع) مهار شده باشد.
۴. اطمینان از پاکیزگی شبکه؛ وجود روغن‌های قالب، گل و لای، یا براده‌های زنگ ضخیم مانع چسبندگی مستقیم بتن به شبکه فلزی می‌شود و باید پیش از بتن‌ریزی تمیز گردد.
رعایت این اصول تضمین می‌کند که پروژه به بالاترین ظرفیت باربری محاسباتی خود دست خواهد یافت و کاربرد توری فلزی در ساختمان‌سازی به ایمن‌ترین و پربازده‌ترین شکل ممکن عملیاتی می‌شود.
جمع‌بندی
شبکه‌های مفتولی فولادی ابزاری کارآمد برای ساخت سازه‌های ایمن‌تر، سریع‌تر و ارزان‌تر هستند. شناخت دقیق ویژگی‌های هر مدل، از رابیتس گرفته تا مش مهندسی و گابیون، مرز میان یک پروژه مهندسی ماندگار با یک سازه پرهزینه و پرنقص را ترسیم می‌کند. دقت در تطبیق شرایط پروژه با نوع مفتول و استاندارد بافت یا جوش، رمز ماندگاری سازه‌های چندطبقه و زیرساخت‌های عمرانی پایدار است. به همین علت بهره‌گیری کارشناسی از این ابزارها تضمین‌کننده ایمنی سرمایه‌گذاری‌های ساختمانی به حساب می‌آید.
برای تامین بدون واسطه مصالح مفتولی و استعلام قیمت انواع مش و توری‌های عمرانی منطبق با آخرین استانداردهای فنی، می‌توانید با کارشناسان مجموعه فولادسل در ارتباط باشید.
سوالات متداول
۱. چرا کاربرد توری مش به جای میلگرد سنتی در دال بتنی ارجحیت دارد؟
توری مش صنعتی سرعت اجرا را تا چند برابر بالا می‌برد، مصرف فولاد را به دلیل حذف دورریز و اورلب‌های متفرقه کاهش می‌دهد، فواصل آکس تا آکس چشمه‌ها در آن دقیق و تغییرناپذیر است و مقاومت کششی بالاتری در پخش ترک‌ها فراهم می‌آورد.
۲. چه سایز چشمه و ضخامت مفتولی برای کفسازی پارکینگ‌های تجاری مناسب است؟
معمولا برای این کاربری از توری مش با میلگرد آجدار نمره ۸ یا نمره ۱۰ با ابعاد چشمه ۱۵ در ۱۵ یا ۲۰ در ۲۰ سانتیمتر استفاده می‌شود تا مقاومت لازم برای تردد وسایل نقلیه سنگین تامین شود.
۳. آیا توری رابیتس می‌تواند به عنوان جایگزین توری مرغی در نماکاری به کار رود؟
بله، رابیتس استحکام کششی و سطح گیرایی ملات به مراتب بالاتری نسبت به توری مرغی دارد، اما وزن بالاتری به نما تحمیل می‌کند و قیمت بالاتری نیز دارد. برای نماهای سنگین رابیتس مناسب‌تر و برای سیمان‌کاری‌های سبک توری مرغی اقتصادی‌تر است.
۴. حداقل ضخامت کاور بتن بر روی توری‌های مشبک چقدر باید باشد؟
بسته به شرایط محیطی و موقعیت المان، طبق مبحث نهم مقررات ملی معمولا بین ۳ تا ۵ سانتیمتر پوشش خالص بتن بر روی توری لازم است تا خطر نفوذ اکسیژن، دی‌اکسید کربن و خوردگی مفتول‌ها از بین برود.
